Начнем с нуля... История одного автомобиля

Общие технические темы.

Модераторы: QWERTY, Айдар, Victor, SergeyL, TNet, MarkOff, live, Metamorf, antonpodunov

Re: Начнем с нуля... История одного автомобиля

Сообщение C@T » 18 сен 2017

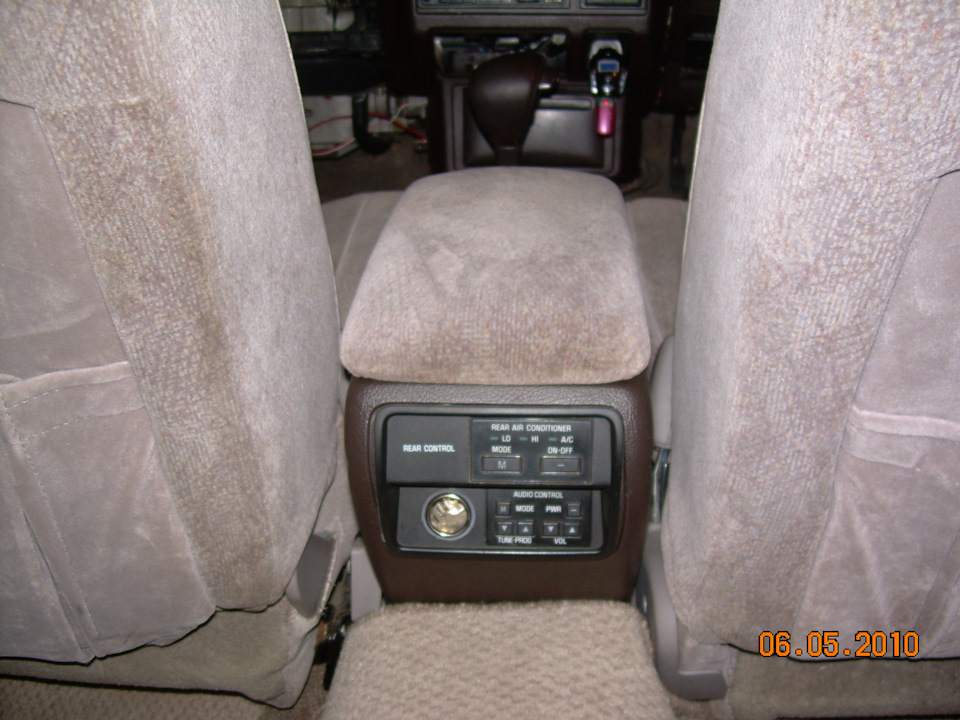

Бывает так случается, что раз… а прикуриватель не работает!


Предохранители проверяем (CIG), а тоже не в нем дело… Что же тогда? Тогда скорее всего сгорел термопредохранитель в самом гнезде. Он нужен для того, чтобы если вдруг заклинит нагреватель прикуривателя, то сгорел именно он, а не машина целиком. Если использовать гнедо прикуривателя по прямому первоначальному назначению, то защиту эту лучше восстановить, если же использовать как простую 12-вольтовую розетку для всяких мелких девайсов, то можно и убрать.

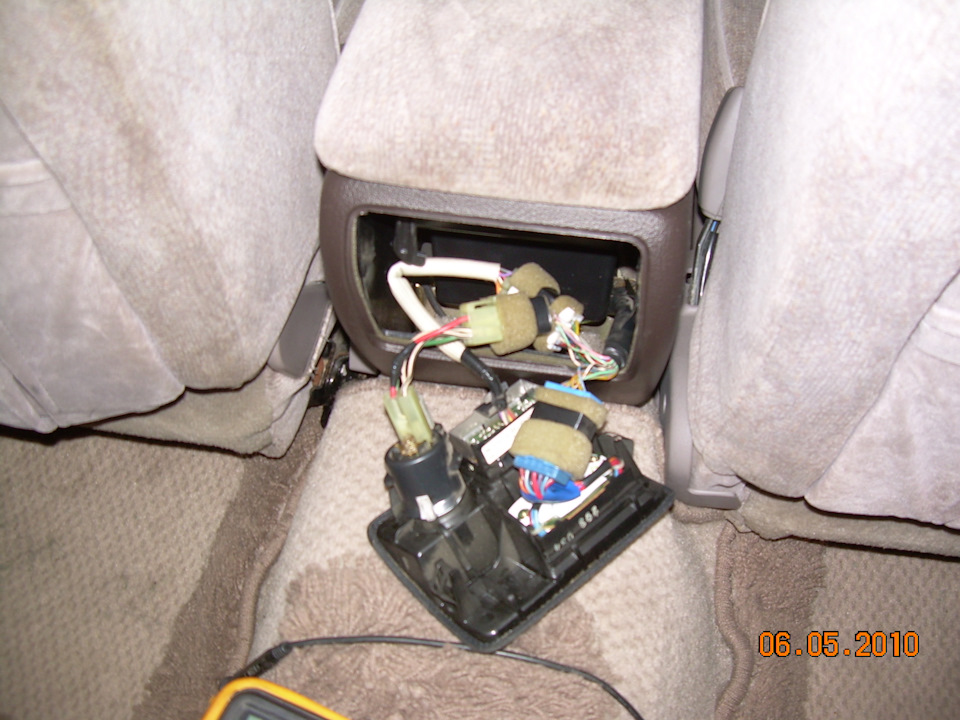

Разбираем.

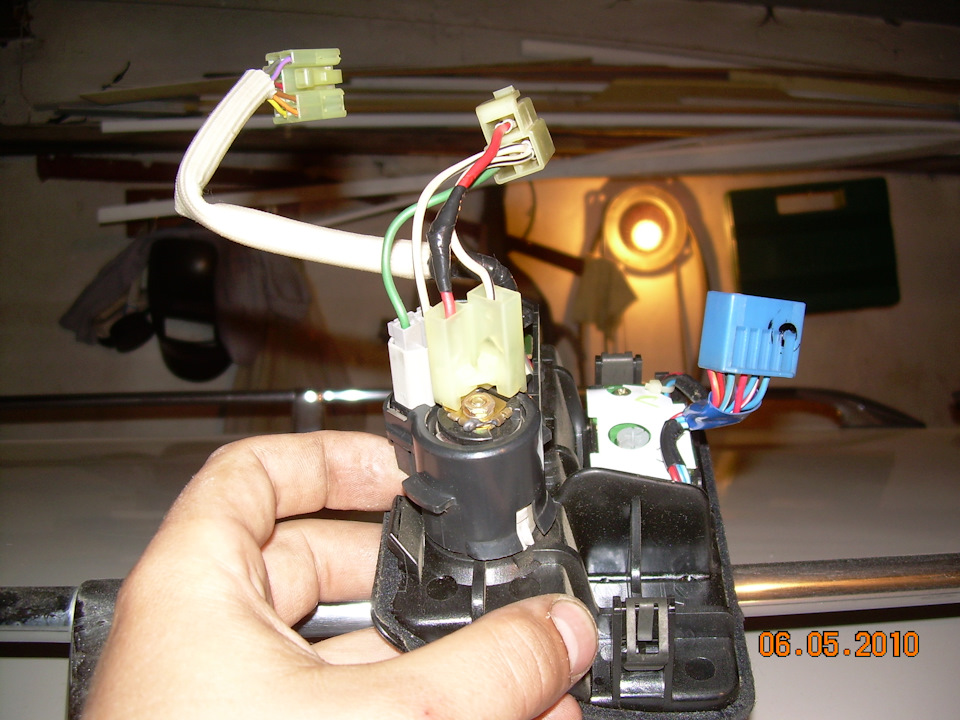

Вынимаем

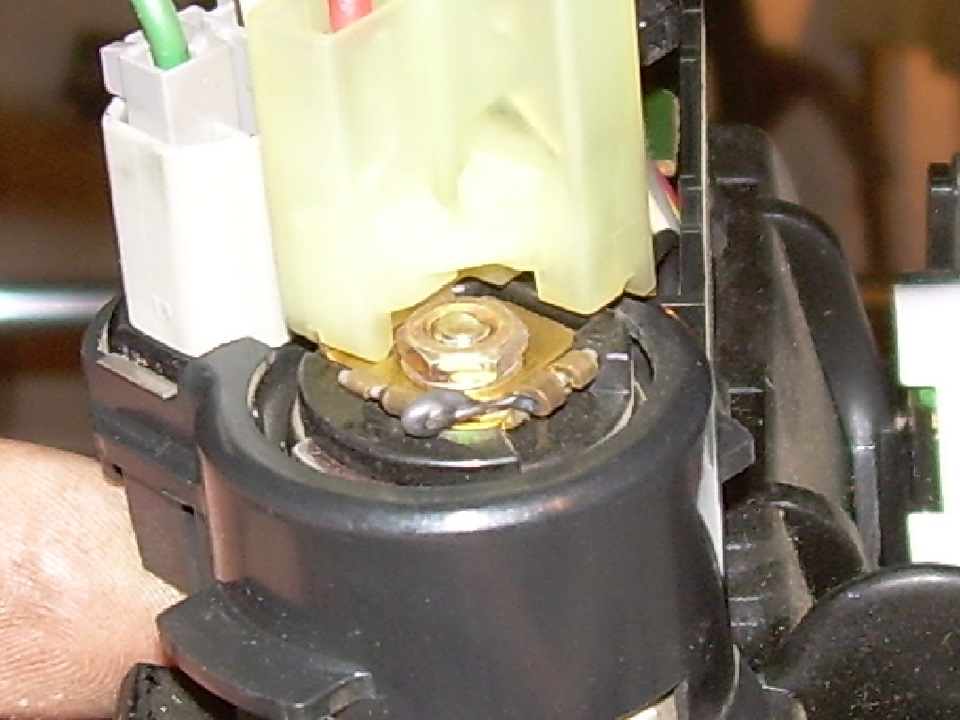

А вот и сгоревший предохранитель, напоминающий кусочек припоя, обжатый контактами.

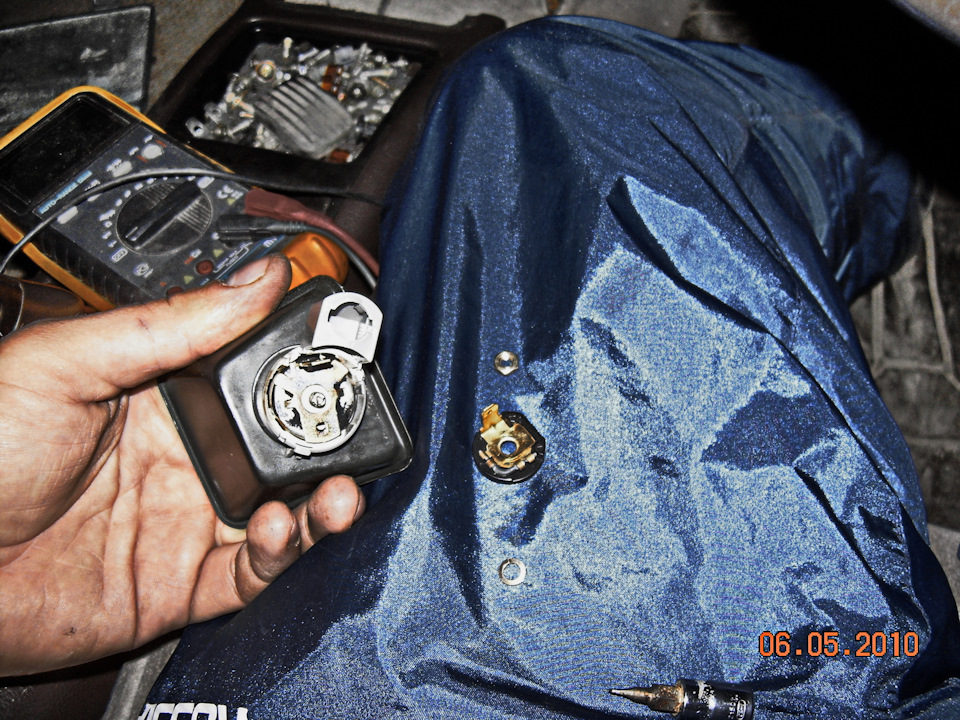

Можно конечно сделать перемычку, но проще всего открутить гаечку, снять контактную площадку и убрать изолирующую шайбу.


Теперь остается только собрать все в обратной последовательности. Больше в гнезде ломаться нечему.
Но стоит помнить, что защиты от перегрева в таком случае больше нет! Использовать нагревательные элементы и приборы с большим потреблением энергии крайне не рекомендуется!
DRIVE2.ru
Toyota Crown E-JZS130G-AWPQF, 1992
Town Ace Noah, SR50, '99 (служебный)
Crown E-JZS130G, '91
Crown GS136V, '93
Vigor G20A, '90
Carib '91
Crown JZS143, '93
Vista СV22, '90
Vista SV20, '88
Langley, '87

Whats' 92Ч2278б9б
Аватар пользователя
C@T
VIP

Сообщений: 2275
Зарегистрирован: 15 июл 2008
Откуда: Комсомольск-на-Амуре
Reputation points: 165
Add reputation pointSubtract reputation point

Re: Начнем с нуля... История одного автомобиля

Сообщение C@T » 07 окт 2017

Решил не заморачиваться я с БэУшным цилиндром сцепления, так как то на то и выходит. Что ревизировать старый, что купить новый — разница в 300 рублей. Вот он, долгожданный…




Далее размеры для информации.










Согласно измерениям размечаем место для проделки отверстия в кузове для штока. Очень кстати оказалась шайба подходящего размера.


Далее в дело вступает фреза. Хорошо если она на 30, но у меня, к сожалению, оказалась только на 22.


Далее пришлось шарошить.


Ограничительной меркой была крышка от пластиковой бутылки, она тоже подходящего размера.



Потом каменной круглой шарошкой надо снять фаску снаружи и изнутри отверстия.


Все, еще одним девайсом под капотом стало больше.



К слову сказать, деталь хоть и оригинальная, подобранная по каталогу, но немного не подошла. Шток слишком длинный.
Переставил шток с другого крауновского цилиндра, но тот оказался наоборот, коротким.


Потом подумал, что нужно просто нарезать резьбу на родном штоке и отпилить лишнее. Но снова неудача — токарь сказал, что резьба катанная и полноценной резьбы не получится после нарезки, потому как диаметр штока 7мм, а резьба М8.
И тут пришла гениальная идея! Мебельный болт с круглой головкой. Резьба то, что надо и длину можно подобрать из ассортимента. Взял на 80мм.


Теперь только надо немного обточить лишнее. Для того, чтобы узнать, надо немного разобрать цилиндр. Снимаем резинку и стопорное кольцо.


Шток в виде грибка с полукруглой шляпкой.


Включаем наждак и поехали. Стачиваем квадрат и уменьшаем шляпку мебельного болта.


Периодически необходимо примеряться к месту соприкосновения с поршнем цилиндра.


Потом, когда размер был подогнан, решил немного поизголяться. Взял мелкоабразивный резиновый диск и начал снимать риску со шляпы.


А потом еще "усугубил" войлочным кругом. Вполне понимая, что это в принципе ни к чему.


Готово! Теперь добавим смазки в ступку поршня и можно собирать.




Ставим механизм на свое место. Все четко!


:drink:
DRIVE2.ru
Toyota Crown E-JZS130G-AWPQF, 1992
Town Ace Noah, SR50, '99 (служебный)
Crown E-JZS130G, '91
Crown GS136V, '93
Vigor G20A, '90
Carib '91
Crown JZS143, '93
Vista СV22, '90
Vista SV20, '88
Langley, '87

Whats' 92Ч2278б9б
Аватар пользователя
C@T
VIP

Сообщений: 2275
Зарегистрирован: 15 июл 2008
Откуда: Комсомольск-на-Амуре
Reputation points: 165
Add reputation pointSubtract reputation point

Re: Начнем с нуля... История одного автомобиля

Сообщение C@T » 12 мар 2018

Итак, вроде все компоненты коробки собраны, как мне показалось и начался долгожданный процесс установки. Прикинув свои физические возможности, решил не добивать свою спину и доверить установку хорошим ребятам, невпервой сталкивавшихся с подобными задачками.
Был заказан сальник первичного вала КПП, в виду того, что направляющая втулка была сломана при транспортировке.



Так же был приобретен задний сальник коленвала, очень достойного качества с виду. За подбор и заказ сальников спасибо Lekss27rus.




Также в коленвал вставляется подшипник, которого нет, если стоит АКПП.



В процессе дефектовки обнаружилось, что диск сцепления по хорошему бы взять надо новый. Все посоветовали такой.


На масле тоже нет смысла экономить и по рекомендациям стоит брать ТОЛЬКО такое.


Как и следовало ожидать, далее начались и несростушки…

Маховик оказался не родным, а сколхоженным с какого-то дизеля, с приваренным венцом. Отверстия крепления к коленвалу рассверлены в сторону центра. Работать конечно может он и будет, но не исключен риск того, что его в какой-то момент сорвет с креплений с самыми различными последствиями… Надо заказывать родной… Плюс родные болты.


Датчик скорости с автомата тоже не подходит.
Кардан короче, чем надо. Либо искать переднюю часть длиннее, либо резать и варить. Подвесной тоже не в лучшем состоянии.




Все, автомат слетел. Назад пути нет…


Стали примерять и вот те два!.. Ручка КПП не попадает в штатное окно! Как так? Я столько времени штудировал теорию, что был уверен, что необходима именно длинная 154я и что теперь?
Теперь дилемма… либо резать кузов сантиметров на 10 назад, что не очень то и охото, либо переделывать кулису и превращать коробку в короткую 154ю, что потребует дополнительных вложений.
Вырезав кузов, боюсь, что переключать передачи станет крайне неудобно плюс теряется центральный бардачок. Склоняюсь пока к переделке на короткий вариант. Помимо разницы в ручках и корпусах, есть отличия и внутри КПП, которые видно на картинке.


DRIVE2.ru
Toyota Crown E-JZS130G-AWPQF, 1992
Town Ace Noah, SR50, '99 (служебный)
Crown E-JZS130G, '91
Crown GS136V, '93
Vigor G20A, '90
Carib '91
Crown JZS143, '93
Vista СV22, '90
Vista SV20, '88
Langley, '87

Whats' 92Ч2278б9б
Аватар пользователя
C@T
VIP

Сообщений: 2275
Зарегистрирован: 15 июл 2008
Откуда: Комсомольск-на-Амуре
Reputation points: 165
Add reputation pointSubtract reputation point

Re: Начнем с нуля... История одного автомобиля

Сообщение Плотник » 12 мар 2018

о, прогрузилось
за поздры в репу не надо
Daihatsu YRV 1.3 турботабурет
GS131 1G-FE 89г. RoyalSaloon (был)
Таз 2109 (У брата)
Subaru Domingo :o (был)
москвич 412 (был)
mark II 89г. (был.)
Аватар пользователя
Плотник
VIP

Сообщений: 2806
Зарегистрирован: 17 ноя 2011
Откуда: Забайкальский край. г.Хилок
Reputation points: 47
Add reputation pointSubtract reputation point

Re: Начнем с нуля... История одного автомобиля

Сообщение C@T » 19 мар 2018

Эпопея продолжается…
Был приобретен родной новый маховик. К счастью не дефицит.


После непродолжительных поисков был найден комплект для переделки длинной 154й в короткую.


Продавец оказался общительный и по запросу отправил еще фотографий, для того, чтобы была возможность проверить совместимость.



Комплект был выкуплен. Однако, не тут-то было… Дело в том, что форма фланца крепления такая же, а вот расстояние нет!


Уже по месту был найден хвостовик от 154й с нужным размером фланца.


Но и тут не все так просто… Потроха у 154х разных поколений тоже разные. Как итог этот хвостовик невозможно прикрутить без переделки, так как шестеренки упираются в корпус.



Было принято решение расточить хвостовик.


Точим, прикидываем…


По итогу получилось вот такое окошко, которое теперь надо заварить.






Со старой клапанной крышки были вырезаны угловые заплатки, если у сварщика не окажется нужного материала, то их и приварит.



Так же вернулся с токарки кардан, точнее передняя его часть. Пока еще сохнет краска…


Еще был подобран датчик скорости c Isuzu Wizard, сказали подойдет 100%. Проверим.


:drink:
DRIVE2.ru
Toyota Crown E-JZS130G-AWPQF, 1992
Town Ace Noah, SR50, '99 (служебный)
Crown E-JZS130G, '91
Crown GS136V, '93
Vigor G20A, '90
Carib '91
Crown JZS143, '93
Vista СV22, '90
Vista SV20, '88
Langley, '87

Whats' 92Ч2278б9б
Аватар пользователя
C@T
VIP

Сообщений: 2275
Зарегистрирован: 15 июл 2008
Откуда: Комсомольск-на-Амуре
Reputation points: 165
Add reputation pointSubtract reputation point

Re: Начнем с нуля... История одного автомобиля

Сообщение OLEG_55 » 19 мар 2018

Костя, блин!
ты неистовый кастамайзер!
GS 131 1G-GZE A340 90год БЕЖЕВЫЙ РОЯЛ САЛУУН - БЫЛ
WAGON JZS130G-AWPQF 1992г. 1JZ-GE (92бенз/ГБО4) -ПОСТИГАЮ (Утюг-пожиратель километров)
Аватар пользователя
OLEG_55
VIP

Сообщений: 1938
Зарегистрирован: 21 ноя 2005
Откуда: ОМСК
Reputation points: 23
Add reputation pointSubtract reputation point

Re: Начнем с нуля... История одного автомобиля

Сообщение Xewus » 24 мар 2018

Хорошо, что меня отговорили от покупки этого комплекта, в своё время.
JZS-130, 1998
Аватар пользователя
Xewus
Активный пользователь

Сообщений: 179
Зарегистрирован: 27 май 2012
Откуда: Санкт-Петербург
Reputation points: 6
Add reputation pointSubtract reputation point

Re: Начнем с нуля... История одного автомобиля

Сообщение C@T » 08 апр 2018

Сварщик сделал свое дело — хвостовик заварен. Получилось неплохо.


Теперь крышка под шифтер стоит как надо.


Переднюю крестовину пришлось переделать в разборную, иначе токарь не мог работать с карданом. Нет худа без добра.




Сделали профилактику выжимному подшипнику на корзине. В принципе состояние его было нормальным, неправильно только стояли пружинные шайбы.



Далее корзина и диск одеваются на вал и КПП прикручивается к движку. Потом через специальные лючки корзина прикручивается к маховику и ставится выжимная вилка.



Опорную балку пришлось слегка подрезать, иначе она упиралась в корпус коробки, точнее в хвостовик. Подрезали буквально сантиметр — совершенно не критично, как я думаю.


Новые колечки на выхлопе. Катализатор кстати выбивать не стал, он на удивление совсем чистый и без деформаций.


Заодно выровняли балку под подвесной подшипник, по всей видимости из-за нее уже два подвесных померли…
Чтобы выровнять пришлось применять гидравлический инструмент, обычные методы не помогали.


По электрике две перемычки в разъем выключателя запрещения запуска. Одна между 5 и 6 для разблокировки стартера, вторая между 4 и 9 чтоб работал автосвет (мои изначальные переделки). Датчик скорости подошел по фишке, переделывать не пришлось.



Ручка шифтер наконец-то оказалась на своем, можно сказать штатном, месте.


Штатная панель ручки КПП потребует глобальной переделки…






Машина уже на ходу. Впечатления пока непривычные, хороших дорог пока нет. В общем пока наблюдаем и изыскиваем косяки и возможные недоработки. Так же в скором времени замерим расход.
DRIVE2.ru
Toyota Crown E-JZS130G-AWPQF, 1992
Town Ace Noah, SR50, '99 (служебный)
Crown E-JZS130G, '91
Crown GS136V, '93
Vigor G20A, '90
Carib '91
Crown JZS143, '93
Vista СV22, '90
Vista SV20, '88
Langley, '87

Whats' 92Ч2278б9б
Аватар пользователя
C@T
VIP

Сообщений: 2275
Зарегистрирован: 15 июл 2008
Откуда: Комсомольск-на-Амуре
Reputation points: 165
Add reputation pointSubtract reputation point

Re: Начнем с нуля... История одного автомобиля

Сообщение C@T » 11 апр 2018

Вискомуфта.
Оказывается эта деталь забирает у мотора довольно много полезных сил, особенно если очень жарко. Плюс ко всему шумит, а еще иногда и ломается. В общем для себя давно решил, что однозначно буду избавляться от нее и сделал себе подарок на новый год в виде блока управления электровентиляторами "Силич-Борей".


Согласно паспорта, назначение у него следующее:


Схема подключения простая, принцип работы тоже несложный.


Алгоритм работы такой:


Есть возможность использования двухконтактного, а также дополнительного датчика температуры.


В моем случае я буду подключаться к однопроводному датчику ОЖ, который поднимает стрелку на табло.



В плане электрики все несложно, сложнее, как мне кажется, аккуратно закрепить электровентиляторы на радиаторе, чтоб не было колхозного вида.
Размеры штатного диффузора 68х45 (примерно).



Электровентиляторы в одном корпусе от Nissan Tino.


Обычно ставят другие, но суть та же, все равно переделывать крепления и так и так. Тем более, что эти мне достались даром от хорошего человека. По ширине вентиляторы шире сантиметра на 3, а по высоте меньше сантиметров на 6 примерно. Будем колхозить…


:drink:
DRIVE2.ru
Toyota Crown E-JZS130G-AWPQF, 1992
Town Ace Noah, SR50, '99 (служебный)
Crown E-JZS130G, '91
Crown GS136V, '93
Vigor G20A, '90
Carib '91
Crown JZS143, '93
Vista СV22, '90
Vista SV20, '88
Langley, '87

Whats' 92Ч2278б9б
Аватар пользователя
C@T
VIP

Сообщений: 2275
Зарегистрирован: 15 июл 2008
Откуда: Комсомольск-на-Амуре
Reputation points: 165
Add reputation pointSubtract reputation point

Re: Начнем с нуля... История одного автомобиля

Сообщение C@T » 17 апр 2018

Начал было колхозить из металлической трубы квадратного сечения 20х20. Пообрезал лишние пластиковые крепления с вентиляторов.


Но тут случайно наткнулся в магазине на алюминиевую квадратную трубу и уголок. Так и легче и симпатичнее должно быть.


Делаем рамку.




Крепим все заклепками 3х6.



Потом примеряем к старому радиатору и размечаем где должны быть опорные уголки.



Приклепываем уголки.


Прикрепляем корпус вентиляторов к алюминиевой рамке при помощи саморезов, так называемых "семечек". Предварительно засверливаемся сверлом на 2,5мм.



Аналогично нижним уголкам, делаем верхние уши под болтики. Прикладываем, размечаем, сверлим, клепаем.



Переходим к установке. Сливаем немного охлаждайки, чтобы снять верхний патрубок, он будет мешать. Я это делал шприцом, потому как на радиаторе нет сливного крана, есть только пробка.


Вытаскиваем кожух и вискомуфту.


Примеряем.


Немного пришлось подточить поставку под аккумулятор, немного не попал…
Места соприкосновения проложил резиной.


Покромсал слегка рамку для штатного вентилятора кондиционера, на ней крепление впускного патрубка и на нее же прикрепим блок управления вентиляторами.


Теперь только надо все это подключить и запрограммировать.
